Teollisuuden tarkastushaasteet? Tällä palkin muotoisella laser-anturilla on ratkaisu!

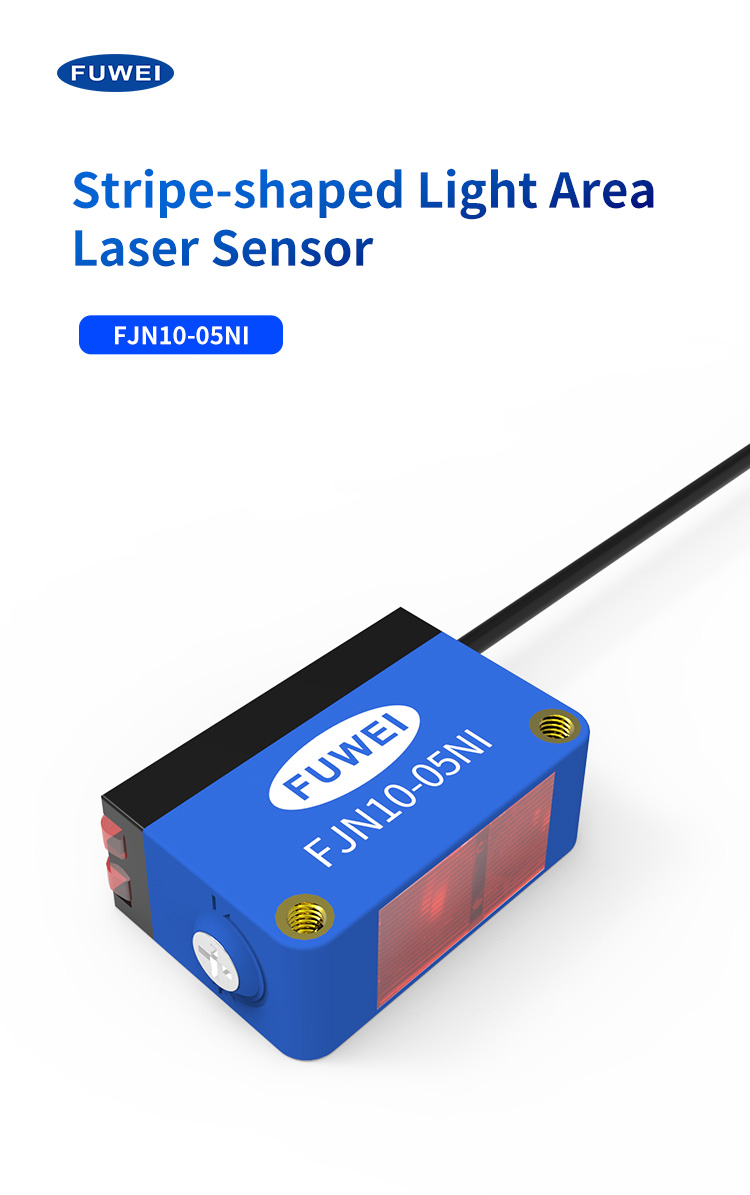

Nykyaikaisessa teollisuustuotannossa tarkastusprosessin tarkkuus ja vakaus määrittelevät suoraan tuotteiden laadun ja tuotannon tehokkuuden. Monilla yrityksillä on kuitenkin edelleen haastavia tarkastuskysymyksiä: Kokoonpanolinjan toistuvat muutokset esineiden väreissä johtavat anturin väärinkäytöksiin, työkappaleiden onttoihin tai epätasaisiin pintoihin on vaikea kaapata tarkasti yhdellä kevyellä pisteellä, ja tarkastustiedot vaihtelevat villisti monimutkaisissa olosuhteissa ... Nämä kysymykset eivät vain hidasta tuotantoa, vaan myös johtaa puutteellisiin tuotteisiin, jotka saapuvat markkinoille bulkissa. Fuwei Electronicsin kehittämä palkkien muotoinen laseranturi FJN10-05NI, jolla on kolme ydinetuaan, on tulossa avainratkaisuna näihin haasteisiin.

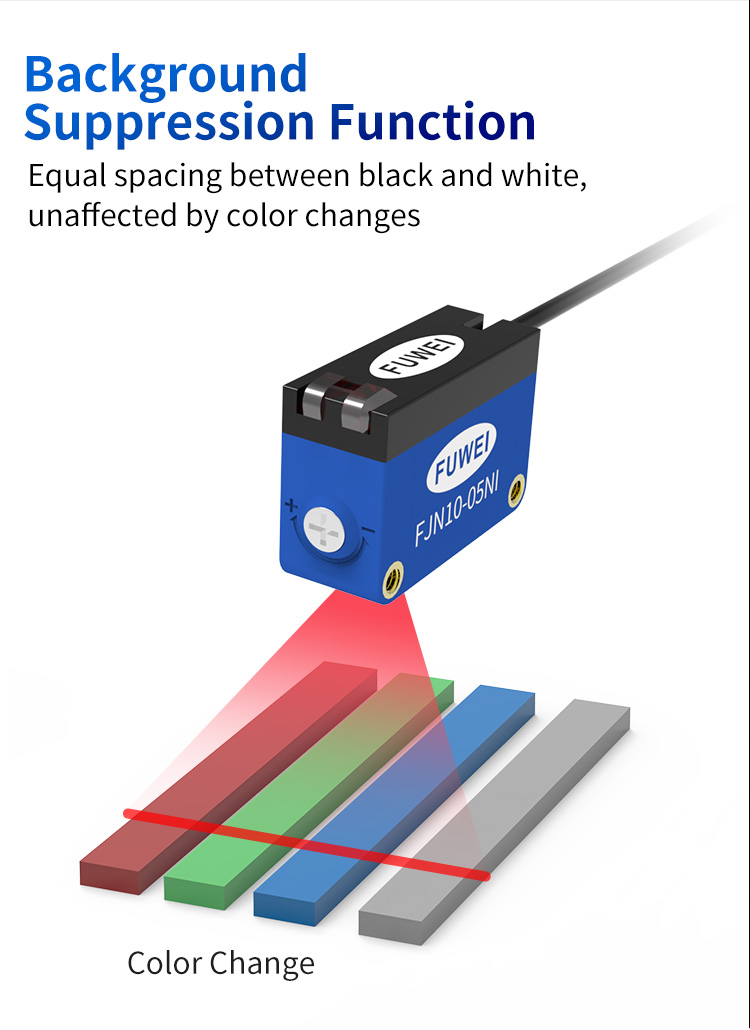

Tausta -tukahduttamistoimintojen läpimurto -suunnittelu eliminoi väriä havaitsemisnäytteenä. Perinteiset laser-anturit kokevat usein havaitsemisetäisyyden poikkeamia, kun ne kohtaavat mustavalkoiset tai vaaleat pimeät värit, jotka johtuvat heijastavuuden eroista. Esimerkiksi, kun havaitaan mustia muovisia osia, vasteetäisyys on yli 30% lyhyempi kuin valkoisten työkappaleita, mikä johtaa usein tuotantolinjan sammutuksiin kalibrointia varten. FJN10-05ni, varustettu kaksikanavaisella taustan tukahduttamisalgoritmilla, säätää dynaamisesti laserpäästötehoa ja vastaanottoherkkyyttä tarkan mustavalkoisen yhtäläisen etäisyyden havaitsemisen saavuttamiseksi. 30–500 mm: n havaitsemisalueella riippumatta siitä, onko työkappale kiiltävä metallipinta, matta muovi vai värillinen pinnoite, niin kauan kuin todellinen etäisyys on yhdenmukainen, anturi voi stabiilisti tuottaa kytkinsignaalin. Kun tietyn autojen osien valmistaja on ottanut käyttöön tämän anturin, värillisten lankavaljaiden päätelaitteiden havaitsemisen väärinkäsitys laski 12%: sta 0,3%: iin, ja päivittäinen tuotantokapasiteetti kasvoi lähes 2000 yksikköä.

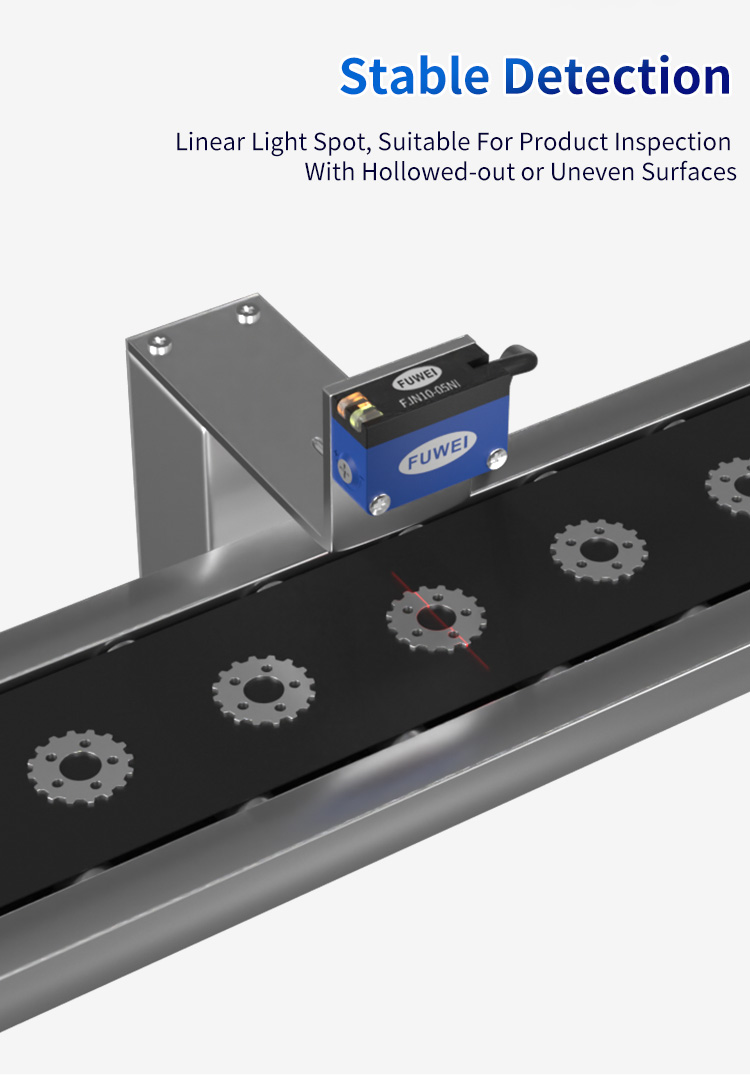

Näkyvän laserpalkkipisteen innovatiivinen suunnittelu tarjoaa optimaalisen ratkaisun erityiseen pinnan havaitsemiseen. Perinteiset yhden pisteen laser-anturit eivät usein tunnista esineitä, kun ne kohtaavat työkappaleita, kuten hammaspyörät, rei'itetyt levyt tai aaltolevyt, koska piste kattaa vain yhden pisteen. Kun paikka putoaa tarkasti ontolla alueella tai masennuksen alimmassa pisteessä, anturi voi arvioida sen väärin "ei esineeksi". FJN10-05NI käyttää erityistä asfääristä optisen linssiryhmää laserin muuttamiseksi lineaariseen pisteeseen, jonka pituus on 10 mm ja 0,8 mm leveä, laajentaen havaitsemisaluetta 12 kertaa verrattuna yksikerrokseen. Lämmön hajoamisreiät havaitaan älypuhelimen metallikehyksessä, lineaarinen piste voi samanaikaisesti peittää 3–4 reikää ja ympäröivää kiinteää aluetta. Analysoimalla heijastuneen valon jakauma anturi määrittää, onko työkappaleen läsnä, saavuttaen havaitsemistarkkuusaste 99,97%.

Erityisen optisen suunnittelun tarjoama havaitsemisvakaus varmistaa anturin jatkuvan luotettavuuden monimutkaisissa käyttöolosuhteissa. Lämpötila vaikuttaa helposti perinteisten anturien pisteen muotoon-kun ympäristön lämpötila nousee 25 ° C: sta 60 ° C: seen, yhden pisteen piste voi siirtyä tai tarkistaa linssin lämmön laajenemisen ja supistumisen vuoksi aiheuttaen havaitsemiskynnyksen ajautumisen. FJN10-05NI: n linssikokoonpanossa käytetään vähän ekspansiota mikrokiteistä lasimateriaalia yhdistettynä metallikotelon rakenteeseen varmistaen, että spot-muoto muuttuu alle 0,05 mm lämpötila-alueella -25 ° C-70 ° C. Photoshole-moduulin valmistaja käytti sitä piin kiekkojen mikrohalkeaman havaitsemiseen työpajassa, jossa on korkea pölypitoisuus ja päiväyön lämpötilaero 15 ° C. Jatkuvan 3000 tunnin käytön jälkeen vääriä hälytyksiä ei tapahtunut, mikä vähentäisi huoltotiheyttä 90% edelliseen laitteeseen verrattuna.

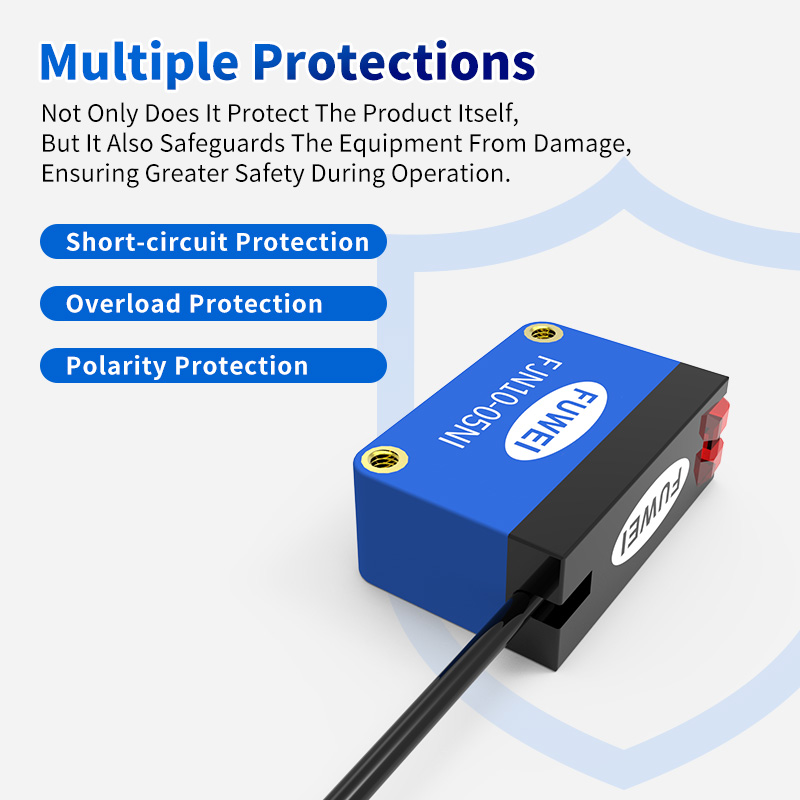

Teollisuuden automaation "aistihermo" FJN10-05NI: ssä on myös IP67-suojausluokitus, joka pystyy kestämään öljyn saastumisen ja vesisumun, samalla kun se tukee NPN/PNP-lähtötilan kytkemistä ja yhteensopivuutta valtavirran PLC-ohjausjärjestelmien kanssa. Tällä hetkellä tätä anturia käytetään laajasti 3C -elektroniikka-, autoteollisuuden valmistus-, pakkaus- ja tulostusteollisuudessa, mikä auttaa lähes 100 yritystä voittamaan havaitsemisen pullonkaulat.

Kun teollisuustuotannon siirtymistä kohti suurta tarkkuutta ja joustavuutta, havaitsemislaitteiden suorituskykyeroista on tulossa avaintekijä kilpailuetua. Fuwell Electronicsin FJN10-05NI vastaa kolmeen suurimpaan haasteeseen-värien häiriöihin, monimutkaisiin pintoihin ja ankariin käyttöolosuhteisiin-innovatiivisen optisen suunnittelun, tuotantolinjojen varustamiseen ”kotkasilmillä” varmistaaksesi tarkan ja virheettömän havaitsemisen joka kerta.
